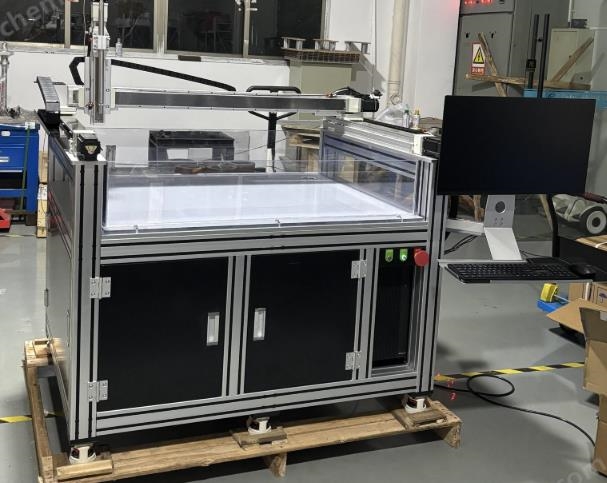

八通道高效率金属扩散焊检测系统安装条件要求

　　八通道高效率金属扩散焊检测系统是用于扩散焊接头质量无损检测的精密设备，其安装环境、基础条件、配套设施需满足特定技术要求，以确保设备稳定运行和检测精度。安装前需对场地、电源、环境等条件进行全面评估。


　　一、场地空间与承重要求

　　1.安装空间尺寸：设备主体需预留长×宽×高不低于3m×2m×2.5m的独立空间，四周预留至少0.8m操作维护通道。多通道探头移动机构需考虑运动范围，避免与周边设备干涉。

　　2.地面承重：设备总重通常1.5-3吨，地面承重需≥3吨/平方米，地面平整度≤3mm/2m，建议采用混凝土地面或专用设备基础。

　　3.环境振动：安装位置应远离大型冲压设备、行车等振动源，地面振动频率≤10Hz，振幅≤5μm，必要时可加装减振基础。

　　二、环境条件要求

　　1.温湿度控制：工作环境温度应控制在15-30℃，相对湿度30%-70%无凝露。温度波动≤2℃/h，避免阳光直射和热源辐射。

　　2.洁净度要求：检测区域需保持清洁，建议空气洁净度不低于10万级，避免粉尘、油雾、金属屑等污染物影响探头精度。

　　3.电磁屏蔽：设备对电磁干扰敏感，应远离变频器、大功率电机、高频设备等干扰源，必要时安装屏蔽网或采用独立接地。

　　三、电源与气源配置

　　1.供电要求：设备采用三相五线制380V±10%交流电，总功率通常5-10kW，需配置独立空气开关。建议配备稳压电源和UPS不间断电源，防止电压波动和突然断电损坏设备。

　　2.接地要求：保护接地电阻≤4Ω，信号接地与保护接地分开，接地线截面积≥4mm2。

　　3.气源要求：部分型号需压缩空气驱动机械臂或探头夹持装置，气源压力0.5-0.7MPa，流量≥0.3m3/min，需配置过滤器和减压阀，确保气源洁净干燥。

　　四、配套设施要求

　　1.冷却系统：部分型号高频发生器需水冷，冷却水流量≥5L/min，水温15-25℃，水质需软化处理，建议配置独立循环冷却装置。

　　2.数据接口：预留网络接口（RJ45）用于数据传输，部分系统需预留视频监控接口。

　　3.安全防护：检测区域需设置安全围栏或光栅保护装置，设备外壳需可靠接地，操作台前设置急停按钮。

　　五、安装前准备事项

　　安装前需确认：场地尺寸、承重、电源容量、气源条件等是否满足要求；环境温湿度、洁净度、振动等是否达标；设备基础是否平整牢固；所有配套设施是否到位。建议由专业技术人员进行现场勘测，制定详细安装方案。设备到货后需开箱检查，确认运输无损伤，配件齐全。安装过程需严格按照厂家指导手册执行，安装完成后需进行系统调试、参数校准和性能验证，确保各项指标符合技术规范。

　　八通道高效率金属扩散焊检测系统安装条件要求严格，合理的安装环境是保证设备长期稳定运行和检测精度的基础，建议由设备供应商或专业安装团队负责实施。
